Summary:
G2 is a set of graphically-based graphical syntax that is data-driven and highly user-friendly and extensible, allowing users to build a wide variety of interactive statistics without having to worry about detailed implementation details chart.
G2 是一套基于可视化编码的图形语法，以数据驱动，具有高度的易用性和扩展性，用户无需关注各种繁琐的实现细节，一条语句即可构建出各种各样的可交互的统计图表。
您将从这个教程中学到什么
- 如何引入js文件
- 如何定义容器
- 如何定义数据
- 如何引用数据
- 如何定义提示框
- 如何渲染图表
学习此教程的必备条件
教程难度
- 中等难度
教程内容

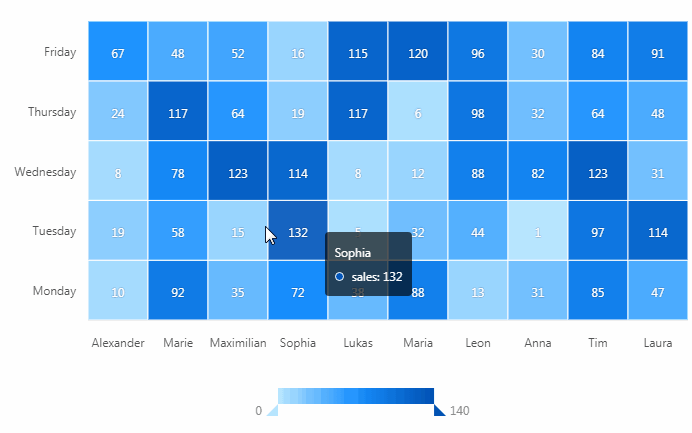

演示效果
1. 知识点A - 如何引入js文件
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
使用内嵌对js文件进行引入，用于后期图表使用。
2. 知识点B - 如何定义容器
<div id="heatmapchart"></div>
使用定义容器，用于展示图表。容器名：heatmapchart。
3. 知识点C - 如何定义数据
const data = [[0, 0, 10], [0, 1, 19], [0, 2, 8], [0, 3, 24], [0, 4, 67], [1, 0, 92], [1, 1, 58], [1, 2, 78], [1, 3, 117], [1, 4, 48], [2, 0, 35], [2, 1, 15], [2, 2, 123], [2, 3, 64], [2, 4, 52], [3, 0, 72], [3, 1, 132], [3, 2, 114], [3, 3, 19], [3, 4, 16], [4, 0, 38], [4, 1, 5], [4, 2, 8], [4, 3, 117], [4, 4, 115], [5, 0, 88], [5, 1, 32], [5, 2, 12], [5, 3, 6], [5, 4, 120], [6, 0, 13], [6, 1, 44], [6, 2, 88], [6, 3, 98], [6, 4, 96], [7, 0, 31], [7, 1, 1], [7, 2, 82], [7, 3, 32], [7, 4, 30], [8, 0, 85], [8, 1, 97], [8, 2, 123], [8, 3, 64], [8, 4, 84], [9, 0, 47], [9, 1, 114], [9, 2, 31], [9, 3, 48], [9, 4, 91]];
const source = [];
for(let i = 0; i < data.length; i ++) {
const item = data[i];
const obj = {};
obj.name = item[0];
obj.day = item[1];
obj.sales = item[2];
source.push(obj);
}
- const: 用于定义数组。
- data：定义为数组名。
- 格式：[行值,列值,数值]
4. 知识点D - 如何引用数据
const chart = new G2.Chart({
id: 'heatmapchart',
forceFit: true,
height: window.innerHeight,
padding: [ 20, 80, 120, 85 ]
});
chart.source(source, {
name: {
type: 'cat',
values: ['Alexander', 'Marie', 'Maximilian', 'Sophia', 'Lukas', 'Maria', 'Leon', 'Anna', 'Tim', 'Laura']
},
day: {
type: 'cat',
values: ['Monday', 'Tuesday', 'Wednesday', 'Thursday', 'Friday']
}
});
- chart：创建一个chart实例，返回一个Chart对象，建议在单个容器上只初始化一个Chart实例。
- container：定于数据从heatmapchart数组取值。
- forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
- height: 定义图表高度。
- window.innerHeight: 获取页面可用高度。
- padding：定义间距。
- source：定义为chart装载数据，返回chart对象。
- type：指定数据类型，可声明的类型为：identity、linear、cat、time、timeCat、log、pow
- name：定义X轴数据基准
- day：定义Y轴数据基准
5. 知识点E - 如何定义坐标轴
chart.axis('name', {
tickLine: null,
grid: {
align: 'center',
lineStyle: {
lineWidth: 1,
lineDash: null,
stroke: '#f0f0f0'
}
}
});
chart.axis('day', {
title: null,
grid: {
align: 'center',
lineStyle: {
lineWidth: 1,
lineDash: null,
stroke: '#f0f0f0'
},
showFirstLine: true
}
});
- axis：坐标轴配置，该方法返回 chart 对象。
- title：定义标题。
- grid：设置坐标轴网格线的样式，网格线与坐标轴线垂直。
- align：设置对齐方式。
- lineStyle：当网格类型type为line时，使用 lineStyle 设置样式
- lineWidth：定义线的宽度。
- lineDash：网格线的虚线配置，第一个参数描述虚线的实部占多少像素，第二个参数描述虚线的虚部占多少像素，值为null，表示不配置。
- stroke：设置网格线颜色。
6. 知识点F - 如何渲染图表
chart.polygon()
.position('name*day')
.color('sales', '#BAE7FF-#1890FF-#0050B3')
.label('sales', {
offset: -2,
textStyle: {
fill: '#fff',
shadowBlur: 2,
shadowColor: 'rgba(0, 0, 0, .45)'
}
})
.style({
lineWidth: 1,
stroke: '#fff'
});
chart.render();
- polygon：创建多边形，返回一个 geom 对象。
- position：将数据值映射到图形的位置上的方法。position 属性会对多个字段进行数据的映射。以chart.interval().position('xy') 为例，interval代表柱状图，即最后需要生成柱状图，而position代表位置，position('x*y')代表数据在图形中的位置由x和y这两个维度的变量决定，(x1,y1) 这样的数值对，最后就会被转换为画布上对应的坐标点。
- color：定义坐标轴文本的颜色
- label：定义坐标轴文本的样式。
- shadowBlur：定义阴影模糊度。
- shadowColor：定义阴影颜色。
- render：用于将图表渲染至画布。
完整代码
<html lang="en">
<head>
<meta charset="UTF-8">
<title>色块图</title>
</head>
<body>
<div id="heatmapchart"></div>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script>
const data = [[0, 0, 10], [0, 1, 19], [0, 2, 8], [0, 3, 24], [0, 4, 67], [1, 0, 92], [1, 1, 58], [1, 2, 78], [1, 3, 117], [1, 4, 48], [2, 0, 35], [2, 1, 15], [2, 2, 123], [2, 3, 64], [2, 4, 52], [3, 0, 72], [3, 1, 132], [3, 2, 114], [3, 3, 19], [3, 4, 16], [4, 0, 38], [4, 1, 5], [4, 2, 8], [4, 3, 117], [4, 4, 115], [5, 0, 88], [5, 1, 32], [5, 2, 12], [5, 3, 6], [5, 4, 120], [6, 0, 13], [6, 1, 44], [6, 2, 88], [6, 3, 98], [6, 4, 96], [7, 0, 31], [7, 1, 1], [7, 2, 82], [7, 3, 32], [7, 4, 30], [8, 0, 85], [8, 1, 97], [8, 2, 123], [8, 3, 64], [8, 4, 84], [9, 0, 47], [9, 1, 114], [9, 2, 31], [9, 3, 48], [9, 4, 91]];
const source = [];
for(let i = 0; i < data.length; i ++) {
const item = data[i];
const obj = {};
obj.name = item[0];
obj.day = item[1];
obj.sales = item[2];
source.push(obj);
}
const chart = new G2.Chart({
id: 'heatmapchart',
forceFit: true,
height: window.innerHeight,
padding: [ 20, 80, 120, 85 ]
});
chart.source(source, {
name: {
type: 'cat',
values: ['Alexander', 'Marie', 'Maximilian', 'Sophia', 'Lukas', 'Maria', 'Leon', 'Anna', 'Tim', 'Laura']
},
day: {
type: 'cat',
values: ['Monday', 'Tuesday', 'Wednesday', 'Thursday', 'Friday']
}
});
chart.axis('name', {
tickLine: null,
grid: {
align: 'center',
lineStyle: {
lineWidth: 1,
lineDash: null,
stroke: '#f0f0f0'
}
}
});
chart.axis('day', {
title: null,
grid: {
align: 'center',
lineStyle: {
lineWidth: 1,
lineDash: null,
stroke: '#f0f0f0'
},
showFirstLine: true
}
});
chart.polygon()
.position('name*day')
.color('sales', '#BAE7FF-#1890FF-#0050B3')
.label('sales', {
offset: -2,
textStyle: {
fill: '#fff',
shadowBlur: 2,
shadowColor: 'rgba(0, 0, 0, .45)'
}
})
.style({
lineWidth: 1,
stroke: '#fff'
});
chart.render();
</script>
</body>
</html>
最终效果
