G2 is a set of graphically-based graphical syntax that is data-driven and highly user-friendly and extensible, allowing users to build a wide variety of interactive statistics without having to worry about detailed implementation details chart.
G2 是一套基于可视化编码的图形语法，以数据驱动，具有高度的易用性和扩展性，用户无需关注各种繁琐的实现细节，一条语句即可构建出各种各样的可交互的统计图表。
您将从这个教程中学到什么
- 如何引入js文件
- 如何定义容器
- 如何定义数据
- 如何引用数据&定义提示信息
- 如何定义坐标轴
- 如何渲染图表
学习此教程的必备条件
教程难度
- 容易
教程内容
演示效果
1. 知识点A - 如何引入js文件
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/lib/jquery-3.2.1.min.js"></script>
使用内嵌script对js文件进行引入，用于后期图表使用。
2. 知识点B - 如何定义容器
<div id="jitterpointchart"></div>
使用div定义容器，用于展示图表。容器名：jitterpointchart。
3. 知识点C - 如何定义数据
$.getJSON('/assets/data/dv-grades.json',)
- getJSON: 定义从外部json文件获取数据。
- 格式：{"Class":"x轴值","Grade":"图例值","Score":数据值}
4. 知识点D - 如何引用数据&定义提示信息
const chart = new G2.Chart({
container: 'jitterpointchart',
forceFit: true,
height: window.innerHeight
});
chart.source(data);
chart.tooltip({
crosshairs: {
type: 'cross'
}
});
- container：定于数据从jitterpointchart数组取值。
- forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
- height: 定义图表高度。
- window.innerHeight: 获取页面可用高度。
- source：定义为chart装载数据，返回chart对象。
- tooltip：定义提示框。
5. 知识点E - 如何定义坐标轴
chart.axis('Score',{
grid: null
});
chart.axis('Class',{
tickLine: null,
subTickCount: 1,
subTickLine: {
lineWidth: 1,
stroke: '#BFBFBF',
length: 4
},
grid: {
align: 'center', // 网格顶点从两个刻度中间开始
lineStyle: {
stroke: '#8C8C8C',
lineWidth: 1,
lineDash: [ 3, 3 ]
}
}
});
- axis：坐标轴配置，该方法返回 chart 对象。
- tickline：定义坐标轴的刻度线。
- subTickCount： 设置每两个刻度之间次刻度线的个数，默认为 0，即不展示次刻度线。
- subTickLine： 设置次刻度线的样式，仅当 subTickCount 不为 0 时生效。。
- lineWidth： 定义线宽。
- stroke：定义线颜色。
- length：次刻度线的长度，可以为负值（表示反方向渲染）
6. 知识点F - 如何渲染图表
chart.point().position('Class*Score')
.color('Grade')
.adjust('jitter')
.shape('circle')
.opacity(0.65)
.size(4);
chart.render();
- chart.point：创建点图图，返回一个 geom 对象。
- adjust：声明几何标记对象的数据调整方式，可用于绘制层叠图、扰动图、分组图等。支持单一的数据调整方式也支持各种数据调整方式的组合。
- shape：将数据值映射到图形的形状上的方法。
- opacity：将数据值映射到图形的透明度上的方法。
- render：用于将图表渲染至画布。
完整代码
<html lang="en">
<head>
<meta charset="UTF-8">
<title>扰动点图</title>
</head>
<body>
<div id="jitterpointchart"></div>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/lib/jquery-3.2.1.min.js"></script>
<script>
$.getJSON('/assets/data/dv-grades.json', function(data){
const chart = new G2.Chart({
container: 'jitterpointchart',
forceFit: true,
height: window.innerHeight
});
chart.source(data);
chart.tooltip({
crosshairs: {
type: 'cross'
}
});
chart.legend({
reversed: true
});
chart.axis('Score',{
grid: null
});
chart.axis('Class',{
tickLine: null,
subTickCount: 1,
subTickLine: {
lineWidth: 1,
stroke: '#BFBFBF',
length: 4
},
grid: {
align: 'center',
lineStyle: {
stroke: '#8C8C8C',
lineWidth: 1,
lineDash: [ 3, 3 ]
}
}
});
chart.point().position('Class*Score')
.color('Grade')
.adjust('jitter')
.shape('circle')
.opacity(0.65)
.size(4);
chart.render();
});
</script>
</body>
</html>

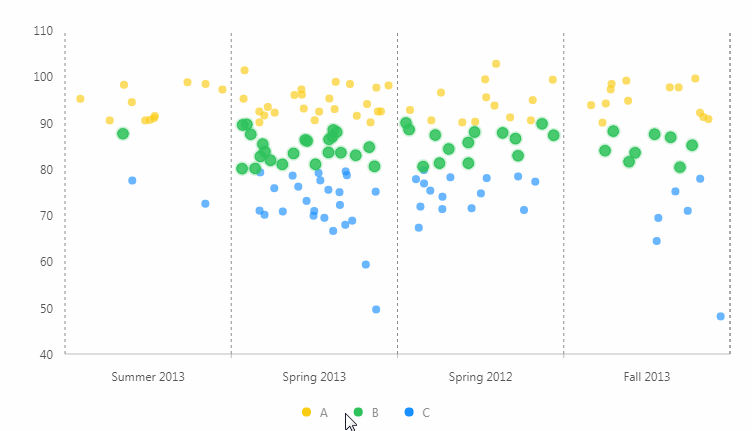

最终效果
