Summary:
G2 is a set of graphically-based graphical syntax that is data-driven and highly user-friendly and extensible, allowing users to build a wide variety of interactive statistics without having to worry about detailed implementation details chart.
G2 是一套基于可视化编码的图形语法，以数据驱动，具有高度的易用性和扩展性，用户无需关注各种繁琐的实现细节，一条语句即可构建出各种各样的可交互的统计图表。
您将从这个教程中学到什么
- 如何引入js文件
- 如何定义容器
- 如何定义数据
- 如何引用数据
- 如何渲染图表
学习此教程的必备条件
教程难度
- 容易
教程内容

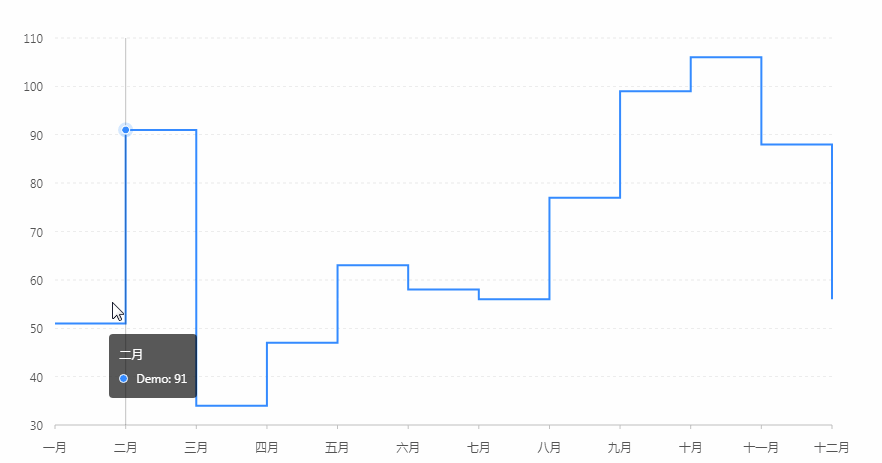

演示效果
1. 知识点A - 如何引入js文件
<script src="./js/g2.min.js"></script>
<script src="./js/data-set.min.js"></script>
使用内嵌对js文件进行引入，用于后期图表使用。
2. 知识点B - 如何定义容器
<div id="jietitu"></div>
使用div定义容器，用于展示图表。容器名：jietitu。
3. 知识点C - 如何定义数据
const data = [
{ yf: '一月', Demo: 51 },
{ yf: '二月', Demo: 91 },
{ yf: '三月', Demo: 34 },
{ yf: '四月', Demo: 47 },
{ yf: '五月', Demo: 63 },
{ yf: '六月', Demo: 58 },
{ yf: '七月', Demo: 56 },
{ yf: '八月', Demo: 77 },
{ yf: '九月', Demo: 99 },
{ yf: '十月', Demo: 106 },
{ yf: '十一月', Demo: 88 },
{ yf: '十二月', Demo: 56 }
];
- data：使用数组形式定义数据。
- 格式：{名称:'对应值',名称:对应值}
4. 知识点D - 如何引用数据
const chart = new G2.Chart({
container: 'jietitu',
forceFit: true,
height: window.innerHeight
});
chart.source(data, {
yf: {
range: [ 0, 1 ]
}
});
- container：定于数据从jietitu数组取值。
- forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
- height: 定义图表高度。
- source：定义为chart装载数据，返回chart对象。
- range：定义输出数据的范围，默认[ 0, 1 ]，格式为 [ min, max ]，min 和 max 均为 0 至 1 范围的数据。
5. 知识点E - 如何渲染图表
chart.line().position('yf*Demo').shape('hv');
chart.render();
- line：定义线图组件。
- position：定义将数据值映射到图形的位置上的方法。
格式：position('fieldA*fieldB')使用 * 连接，position 属性会对多个字段进行数据的映射。 - render：图表绘制的最后一步，用于将图表渲染至画布。
完整代码
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width,height=device-height">
<title>阶梯折线图</title>
</head>
<body>
<div id="jietitu"></div>
<script src="./js/g2.min.js"></script>
<script src="./js/data-set.min.js"></script>
<script>
const data = [
{ yf: '一月', Demo: 51 },
{ yf: '二月', Demo: 91 },
{ yf: '三月', Demo: 34 },
{ yf: '四月', Demo: 47 },
{ yf: '五月', Demo: 63 },
{ yf: '六月', Demo: 58 },
{ yf: '七月', Demo: 56 },
{ yf: '八月', Demo: 77 },
{ yf: '九月', Demo: 99 },
{ yf: '十月', Demo: 106 },
{ yf: '十一月', Demo: 88 },
{ yf: '十二月', Demo: 56 }
];
const chart = new G2.Chart({
container: 'jietitu',
forceFit: true,
height: window.innerHeight
});
chart.source(data, {
yf: {
range: [ 0, 1 ]
}
});
chart.line().position('yf*Demo').shape('hv');
chart.render();
</script>
</body>
</html>
最终效果
