我已经完成了20多个关于echarts的教程。今天开始和大家分享一个新的开源项目的教程。
I've completed more than 20 tutorials about echarts. Today I started to share a tutorial on a new open source project.
Summary:
G2 is a set of graphically-based graphical syntax that is data-driven and highly user-friendly and extensible, allowing users to build a wide variety of interactive statistics without having to worry about detailed implementation details chart.G2 是一套基于可视化编码的图形语法，以数据驱动，具有高度的易用性和扩展性，用户无需关注各种繁琐的实现细节，一条语句即可构建出各种各样的可交互的统计图表。
您将从这个教程中学到什么
- 如何引入js文件
- 如何定义容器
- 如何定义数据
- 如何引用数据
- 如何定义提示框
- 如何定义图例
- 如何渲染图表
学习此教程的必备条件
教程难度
- 容易
教程内容

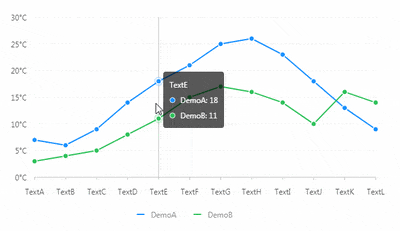

演示效果
1. 知识点A - 如何引入js文件
<script src="./js/g2.min.js"></script>
<script src="./js/data-set.min.js"></script>
使用内嵌对js文件进行引入，用于后期图表使用。
2. 知识点B - 如何定义容器
<div id="duozhexiantu"></div>
使用定义容器，用于展示图表。容器名：duozhexiantu。
3. 知识点C - 如何定义数据
const data = [
{ shijian: 'TextA', DemoA: 7, DemoB: 3 },
{ shijian: 'TextB', DemoA: 6, DemoB: 4 },
{ shijian: 'TextC', DemoA: 9, DemoB: 5 },
{ shijian: 'TextD', DemoA: 14, DemoB: 8 },
{ shijian: 'TextE', DemoA: 18, DemoB: 11 },
{ shijian: 'TextF', DemoA: 21, DemoB: 15 },
{ shijian: 'TextG', DemoA: 25, DemoB: 17 },
{ shijian: 'TextH', DemoA: 26, DemoB: 16 },
{ shijian: 'TextI', DemoA: 23, DemoB: 14 },
{ shijian: 'TextJ', DemoA: 18, DemoB: 10 },
{ shijian: 'TextK', DemoA: 13, DemoB: 16 },
{ shijian: 'TextL', DemoA: 9, DemoB: 14 }
];
- data：使用数组形式定义数据。
- 格式：{名称:'对应值',名称:对应值,名称:对应值}
4. 知识点D - 如何引用数据
const chart = new G2.Chart({
container: 'duozhexiantu',
forceFit: true,
height: window.innerHeight
});
chart.source(dataV, {
shijian: {
range: [ 0, 1 ]
}
});
- container：定于数据从duozhexiantu数组取值。
- forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
- height: 定义图表高度。
- source：定义为chart装载数据，返回chart对象。
- range：定义输出数据的范围，默认[ 0, 1 ]，格式为 [ min, max ]，min 和 max 均为 0 至 1 范围的数据。
5. 知识点E - 如何定义提示框
chart.tooltip({
crosshairs: {
type: 'line'
}
});
- tooltip：定义图表的tooltip配置，G2图表的tooltip使用html渲染。
6. 知识点F - 如何定义图例
const dataS = new DataSet();
const dataV = dataS.createView().source(data);
dataV.transform({
type: 'fold',
fields: [ 'DemoA', 'DemoB' ],
key: 'chengshi',
value: 'wendu',
});
- fields：定义图例名称。
- key：定义key值。
- value：定义value值。
7. 知识点G - 如何渲染图表
chart.axis('wendu', {
label: {
formatter: val => {
return val + '°C';
}
}
});
chart.line().position('shijian*wendu').color('chengshi');
chart.point().position('shijian*wendu').color('chengshi').size(4).shape('circle').style({
stroke: '#fff',
lineWidth: 1
});
chart.render();
- formatter：定义Y轴渲染格式。
- line：渲染折线效果。
- point：渲染折线上点效果。
- render：用于将图表渲染至画布。
完整代码
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width,height=device-height">
<title>多条折线图</title>
<style>::-webkit-scrollbar{display:none;}html,body{overflow:hidden;height:100%;}</style>
</head>
<body>
<div id="duozhexiantu"></div>
<script src="./js/g2.min.js"></script>
<script src="./js/data-set.min.js"></script>
<script>
const data = [
{ shijian: 'TextA', DemoA: 7, DemoB: 3 },
{ shijian: 'TextB', DemoA: 6, DemoB: 4 },
{ shijian: 'TextC', DemoA: 9, DemoB: 5 },
{ shijian: 'TextD', DemoA: 14, DemoB: 8 },
{ shijian: 'TextE', DemoA: 18, DemoB: 11 },
{ shijian: 'TextF', DemoA: 21, DemoB: 15 },
{ shijian: 'TextG', DemoA: 25, DemoB: 17 },
{ shijian: 'TextH', DemoA: 26, DemoB: 16 },
{ shijian: 'TextI', DemoA: 23, DemoB: 14 },
{ shijian: 'TextJ', DemoA: 18, DemoB: 10 },
{ shijian: 'TextK', DemoA: 13, DemoB: 16 },
{ shijian: 'TextL', DemoA: 9, DemoB: 14 }
];
const dataS = new DataSet();
const dataV = dataS.createView().source(data);
dataV.transform({
type: 'fold',
fields: [ 'DemoA', 'DemoB' ], // 展开字段集
key: 'chengshi', // key字段
value: 'wendu', // value字段
});
const chart = new G2.Chart({
container: 'duozhexiantu',
forceFit: true,
height: window.innerHeight
});
chart.source(dataV, {
shijian: {
range: [ 0, 1 ]
}
});
chart.tooltip({
crosshairs: {
type: 'line'
}
});
chart.axis('wendu', {
label: {
formatter: val => {
return val + '°C';
}
}
});
chart.line().position('shijian*wendu').color('chengshi');
chart.point().position('shijian*wendu').color('chengshi').size(4).shape('circle').style({
stroke: '#fff',
lineWidth: 1
});
chart.render();
</script>
</body>
</html>
最终效果
