Summary:
G2 is a set of graphically-based graphical syntax that is data-driven and highly user-friendly and extensible, allowing users to build a wide variety of interactive statistics without having to worry about detailed implementation details chart.
G2 是一套基于可视化编码的图形语法，以数据驱动，具有高度的易用性和扩展性，用户无需关注各种繁琐的实现细节，一条语句即可构建出各种各样的可交互的统计图表。
您将从这个教程中学到什么
- 如何引入js文件
- 如何定义容器
- 如何定义数据
- 如何引用数据
- 如何定义图例
- 如何渲染图表
学习此教程的必备条件
教程难度
- 容易
教程内容

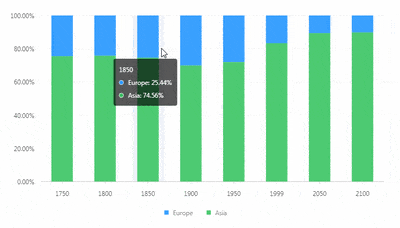

演示效果
1. 知识点A - 如何引入js文件
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
使用内嵌对js文件进行引入，用于后期图表使用。
2. 知识点B - 如何定义容器
<div id="bfbddzzt"></div>
使用定义容器，用于展示图表。容器名：bfbddzzt。
3. 知识点C - 如何定义数据
const data = [
{ guojia: 'Europe', nianfen: '1750', value: 163 },
{ guojia: 'Europe', nianfen: '1800', value: 203 },
{ guojia: 'Europe', nianfen: '1850', value: 276 },
{ guojia: 'Europe', nianfen: '1900', value: 408 },
{ guojia: 'Europe', nianfen: '1950', value: 547 },
{ guojia: 'Europe', nianfen: '1999', value: 729 },
{ guojia: 'Europe', nianfen: '2050', value: 628 },
{ guojia: 'Europe', nianfen: '2100', value: 828 },
{ guojia: 'Asia', nianfen: '1750', value: 502 },
{ guojia: 'Asia', nianfen: '1800', value: 635 },
{ guojia: 'Asia', nianfen: '1850', value: 809 },
{ guojia: 'Asia', nianfen: '1900', value: 947 },
{ guojia: 'Asia', nianfen: '1950', value: 1402 },
{ guojia: 'Asia', nianfen: '1999', value: 3634 },
{ guojia: 'Asia', nianfen: '2050', value: 5268 },
{ guojia: 'Asia', nianfen: '2100', value: 7268 }
];
- const: 用于定义数组。
- data：定义为数组名。
- 格式：{数据名称:'图例名称',数据名称:'数据值',数据名称:'数据值'}
4. 知识点D - 如何引用数据
const chart = new G2.Chart({
container: 'bfbddzzt',
forceFit: true,
height: window.innerHeight
});
chart.source(dv, {
percent: {
min: 0,
formatter(val) {
return (val * 100).toFixed(2) + '%';
}
}
});
- chart：创建一个chart实例，返回一个Chart对象，建议在单个容器上只初始化一个Chart实例。
- container：定于数据从bfbddzzt数组取值。
- forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
- height: 定义图表高度。
- window.innerHeight: 获取页面可用高度。
- source：定义为chart装载数据，返回chart对象。
- percent：统计某个维度下某个字段的值的和占总和的比例（可以分组）。
- formatter：回调函数，用于格式化坐标轴刻度点的文本显示，会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
5. 知识点E - 如何定义图例
const ds = new DataSet();
const dv = ds.createView()
.source(data)
.transform({
type: 'percent',
field: 'value',
dimension: 'guojia',
groupBy: [ 'nianfen' ],
as: 'percent'
});
- createView：创建并返回一个数据视图实例。
- transform：执行数据处理数据。
- type：属性定义为percent，表示统计某个维度下某个字段的值的和占总和的比例（可以分组）。
- field：统计发生的字段（求和，求百分比）
- dimension：统计的维度字段，也就是"每个不同的dimension下，field值占总和的百分比"
- groupBy：分组字段，每一个分组内部独立求百分比（每一个分组内，最后的percent字段相加之和为1）。
- as：将结果存储在percent字段
6. 知识点F - 如何渲染图表
chart.intervalStack()
.position('nianfen*percent')
.color('guojia');
chart.render();
- position：将数据值映射到图形的位置上的方法。position 属性会对多个字段进行数据的映射。以chart.interval().position('xy') 为例，interval代表柱状图，即最后需要生成柱状图，而position代表位置，position('x*y')代表数据在图形中的位置由x和y这两个维度的变量决定，(x1,y1) 这样的数值对，最后就会被转换为画布上对应的坐标点。
- render：用于将图表渲染至画布。
完整代码
<html lang="en">
<head>
<meta charset="UTF-8">
<title>百分比堆叠柱状图</title>
</head>
<body>
<div id="bfbddzzt"></div>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script>
const data = [
{ guojia: 'Europe', nianfen: '1750', value: 163 },
{ guojia: 'Europe', nianfen: '1800', value: 203 },
{ guojia: 'Europe', nianfen: '1850', value: 276 },
{ guojia: 'Europe', nianfen: '1900', value: 408 },
{ guojia: 'Europe', nianfen: '1950', value: 547 },
{ guojia: 'Europe', nianfen: '1999', value: 729 },
{ guojia: 'Europe', nianfen: '2050', value: 628 },
{ guojia: 'Europe', nianfen: '2100', value: 828 },
{ guojia: 'Asia', nianfen: '1750', value: 502 },
{ guojia: 'Asia', nianfen: '1800', value: 635 },
{ guojia: 'Asia', nianfen: '1850', value: 809 },
{ guojia: 'Asia', nianfen: '1900', value: 947 },
{ guojia: 'Asia', nianfen: '1950', value: 1402 },
{ guojia: 'Asia', nianfen: '1999', value: 3634 },
{ guojia: 'Asia', nianfen: '2050', value: 5268 },
{ guojia: 'Asia', nianfen: '2100', value: 7268 }
];
const ds = new DataSet();
const dv = ds.createView()
.source(data)
.transform({
type: 'percent',
field: 'value',
dimension: 'guojia',
groupBy: [ 'nianfen' ],
as: 'percent'
});
const chart = new G2.Chart({
container: 'bfbddzzt',
forceFit: true,
height: window.innerHeight
});
chart.source(dv, {
percent: {
min: 0,
formatter(val) {
return (val * 100).toFixed(2) + '%';
}
}
});
chart.intervalStack()
.position('nianfen*percent')
.color('guojia');
chart.render();
</script>
</body>
</html>
最终效果
