Summary:
G2 is a set of graphically-based graphical syntax that is data-driven and highly user-friendly and extensible, allowing users to build a wide variety of interactive statistics without having to worry about detailed implementation details chart.
G2 是一套基于可视化编码的图形语法，以数据驱动，具有高度的易用性和扩展性，用户无需关注各种繁琐的实现细节，一条语句即可构建出各种各样的可交互的统计图表。
您将从这个教程中学到什么
- 如何引入js文件
- 如何定义容器
- 如何定义数据
- 如何定义图例
- 如何引用数据
- 如何定义坐标轴
- 如何定义提示框
- 如何渲染图表
学习此教程的必备条件
教程难度
- 容易
教程内容
演示效果
1. 知识点A - 如何引入js文件
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
使用内嵌对js文件进行引入，用于后期图表使用。
2. 知识点B - 如何定义容器
<div id="piechart"></div>
使用div定义容器，用于展示图表。容器名：piechart。
3. 知识点C - 如何定义数据
const data = [
{ item: 'Demo-A', count: 35 },
{ item: 'Demo-B', count: 24 },
{ item: 'Demo-C', count: 17 },
{ item: 'Demo-D', count: 10 },
{ item: 'Demo-E', count: 14 }
];
- data：使用数组形式定义数据。
- 格式：{名称:'图例名称',数据名:对应值}
4. 知识点D - 如何定义图例
const dv = new DataView();
dv.source(data).transform({
type: 'percent',
field: 'count',
dimension: 'item',
as: 'percent'
});
- source：从data数组获取数据.
- type：属性定义为percent，表示统计某个维度下某个字段的值的和占总和的比例（可以分组）。
- fields：统计发生的字段（求和，求百分比）
- dimension：统计的维度字段，也就是"每个不同的dimension下，field值占总和的百分比"
- as：将结果存储在percent字段
5. 知识点E - 如何引用数据
const chart = new G2.Chart({
container: 'piechart',
forceFit: true,
height: window.innerHeight,
});
chart.source(dv, {
percent: {
formatter: val => {
val = (val * 100) + '%';
return val;
}
}
});
- container：定于数据从piechart数组取值。
- forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
- height: 定义图表高度。
- source：定义为chart装载数据，返回chart对象。
6. 知识点F - 如何定义坐标轴
chart.coord('theta', {
radius: 0.75
});
- coord：设置坐标系类型，同时允许进行各种坐标系变换，默认为笛卡尔坐标系。
- radius：设置半径，值范围为 0 至 1
7. 知识点G - 如何定义提示框
chart.tooltip({
showTitle: false,
itemTpl: '{name}: {value} '
});
- tooltip：图表的 tooltip 配置，G2 图表的 tooltip 使用 html 渲染。
- showTitle：定义是否显示标题。
- itemTpl：定义显示格式。
8. 知识点H - 如何渲染图表
chart.intervalStack()
.position('percent')
.color('item')
.label('percent', {
formatter: (val, item) => {
return item.point.item + ': ' + val;
}
})
.tooltip('item*percent', (item, percent) => {
percent = percent * 100 + '%';
return {
name: item,
value: percent
};
})
.style({
lineWidth: 1,
stroke: '#fff'
});
chart.render();
- render：图表绘制的最后一步，用于将图表渲染至画布。
完整代码
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width,height=device-height">
<title>基础饼图</title>
</head>
<body>
<div id="piechart"></div>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script>
const { DataView } = DataSet;
const data = [
{ item: 'Demo-A', count: 40 },
{ item: 'Demo-B', count: 24 },
{ item: 'Demo-C', count: 17 },
{ item: 'Demo-D', count: 10 },
{ item: 'Demo-E', count: 9 }
];
const dv = new DataView();
dv.source(data).transform({
type: 'percent',
field: 'count',
dimension: 'item',
as: 'percent'
});
const chart = new G2.Chart({
container: 'piechart',
forceFit: true,
height: window.innerHeight,
});
chart.source(dv, {
percent: {
formatter: val => {
val = (val * 100) + '%';
return val;
}
}
});
chart.coord('theta', {
radius: 0.75
});
chart.tooltip({
showTitle: false,
itemTpl: '{name}: {value} '
});
chart.intervalStack()
.position('percent')
.color('item')
.label('percent', {
formatter: (val, item) => {
return item.point.item + ': ' + val;
}
})
.tooltip('item*percent', (item, percent) => {
percent = percent * 100 + '%';
return {
name: item,
value: percent
};
})
.style({
lineWidth: 1,
stroke: '#fff'
});
chart.render();
</script>
</body>
</html>

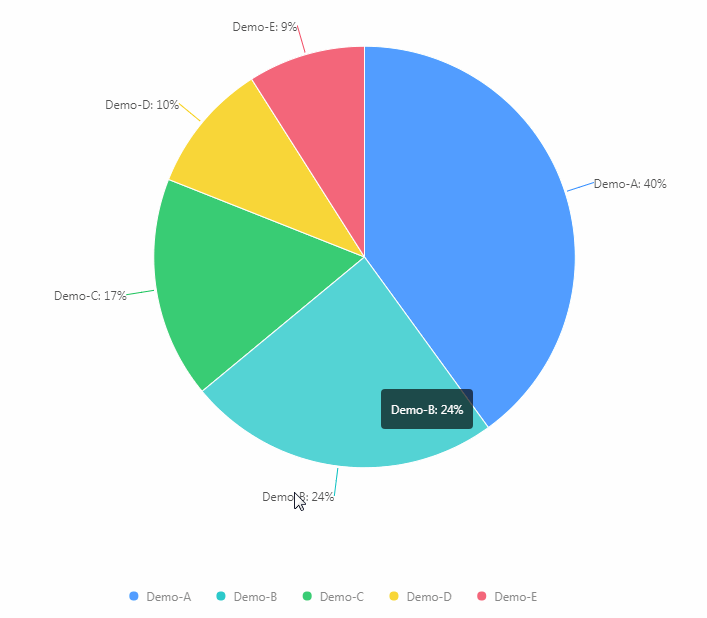

最终效果
