Summary:
G2 is a set of graphically-based graphical syntax that is data-driven and highly user-friendly and extensible, allowing users to build a wide variety of interactive statistics without having to worry about detailed implementation details chart.
G2 是一套基于可视化编码的图形语法，以数据驱动，具有高度的易用性和扩展性，用户无需关注各种繁琐的实现细节，一条语句即可构建出各种各样的可交互的统计图表。
您将从这个教程中学到什么
- 如何引入js文件
- 如何定义容器
- 如何定义数据
- 如何定义图例
- 如何引用数据
- 如何定义坐标轴
- 如何渲染图表
学习此教程的必备条件
教程难度
- 容易
教程内容

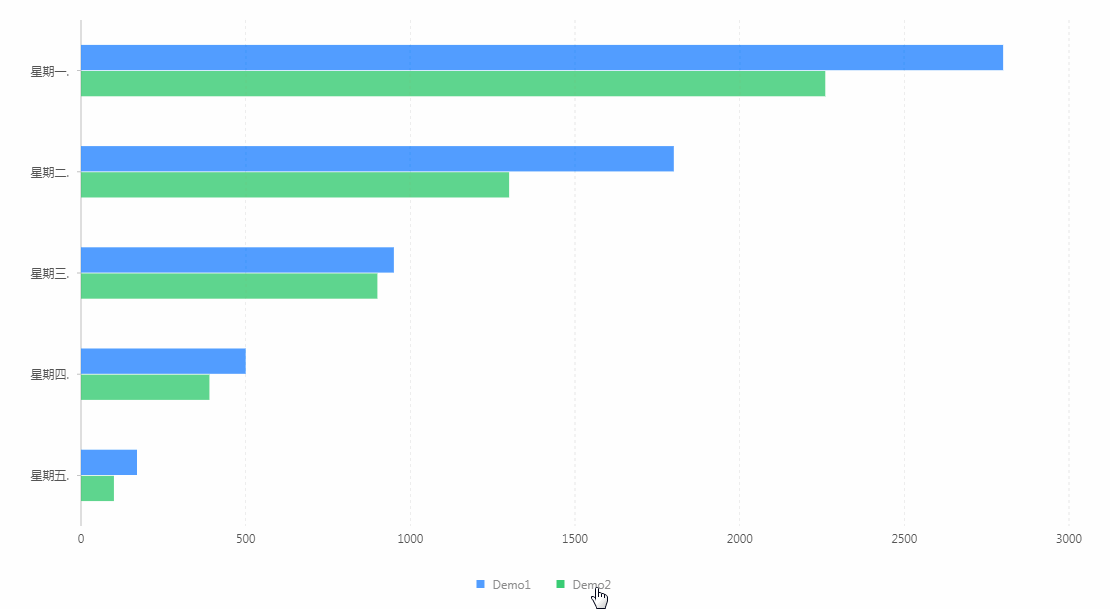

演示效果
1. 知识点A - 如何引入js文件
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
使用内嵌对js文件进行引入，用于后期图表使用。
2. 知识点B - 如何定义容器
<div id="groupbar"></div>
使用定义容器，用于展示图表。容器名：groupbar。
3. 知识点C - 如何定义数据
const data = [
{ label: '星期一.', Demo1: 2800, Demo2: 2260 },
{ label: '星期二.', Demo1: 1800, Demo2: 1300 },
{ label: '星期三.', Demo1: 950, Demo2: 900 },
{ label: '星期四.', Demo1: 500, Demo2: 390 },
{ label: '星期五.', Demo1: 170, Demo2: 100 },
];
- data：使用数组形式定义数据。
- 格式：{名称:'Y轴对应值',数据值:对应值,数据值:对应值}
4. 知识点D - 如何定义图例
const ds = new DataSet();
const dv = ds.createView().source(data);
dv.transform({
type: 'fold',
fields: [ 'Demo1', 'Demo2' ],
key: 'type',
value: 'value',
});
- createView：创建并返回一个数据视图实例。
- type：属性为fold，以指定字段集为key，展开数据。
- fields：定义图例名称。
- key：定义key值。
- value：定义value值。
5. 知识点E - 如何引用数据
const chart = new G2.Chart({
container: 'groupbar',
forceFit: true,
height: window.innerHeight
});
chart.source(dv);
- container：定于数据从groupbar数组取值。
- forceFit: 定义图表的宽度自适应开关，默认为 false，设置为 true 时表示自动取 dom（实例容器）的宽度。
- height: 定义图表高度。
- source：定义为chart装载数据，返回chart对象。
6. 知识点F - 如何定义坐标轴
chart.axis('value', {
position: 'right'
});
chart.axis('label', {
label: {
offset: 12
}
});
- axis：坐标轴配置，该方法返回 chart 对象。
- position：定义对齐方式。
- offset：定义坐标轴文本 label 距离坐标轴线的距离
7. 知识点G - 如何渲染图表
chart.coord().transpose().scale(1, -1);
chart.interval().position('label*value').color('type').adjust([{
type: 'dodge',
marginRatio: 1 / 32
}]);
chart.render();
- coord：设置坐标系类型，同时允许进行各种坐标系变换，默认为笛卡尔坐标系。
- interval：创建柱图，返回一个 geom 对象
- position：定义将数据值映射到图形的位置上的方法。
格式：position('fieldAfieldB')*使用 * 连接，position 属性会对多个字段进行数据的映射。 - type：属性为dodge，表示使用分组显示。
- marginRatio：用于调整分组中各个柱子的间距。
- render：图表绘制的最后一步，用于将图表渲染至画布。
完整代码
<html lang="en">
<head>
<meta charset="UTF-8">
<title>分组条形图</title>
</head>
<body>
<div id="groupbar"></div>
<script src="https://gw.alipayobjects.com/os/antv/assets/g2/3.0.4-beta.2/g2.min.js"></script>
<script src="https://gw.alipayobjects.com/os/antv/assets/data-set/0.8.3/data-set.min.js"></script>
<script>
const data = [
{ label: '星期一.', Demo1: 2800, Demo2: 2260 },
{ label: '星期二.', Demo1: 1800, Demo2: 1300 },
{ label: '星期三.', Demo1: 950, Demo2: 900 },
{ label: '星期四.', Demo1: 500, Demo2: 390 },
{ label: '星期五.', Demo1: 170, Demo2: 100 },
];
const ds = new DataSet();
const dv = ds.createView().source(data);
dv.transform({
type: 'fold',
fields: [ 'Demo1', 'Demo2' ],
key: 'type',
value: 'value',
});
const chart = new G2.Chart({
container: 'groupbar',
forceFit: true,
height: window.innerHeight
});
chart.source(dv);
chart.axis('value', {
position: 'right'
});
chart.axis('label', {
label: {
offset: 12
}
});
chart.coord().transpose().scale(1, -1);
chart.interval().position('label*value').color('type').adjust([{
type: 'dodge',
marginRatio: 1 / 32
}]);
chart.render();
</script>
</body>
</html>
最终效果
系列课程
如果您喜欢我的教程，可以在我的个人档案页面，获取更多信息。
您可以使用zqz-tutorial标签快速查看我发布的所有教程。
