Summary:
Bar Chart is the most commonly used chart,Today I'll show you how to use chartjs to create a bar chart.

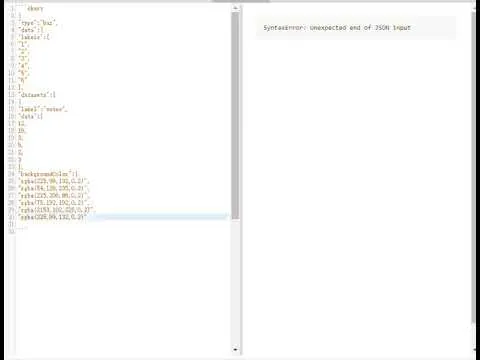

柱形图是我们平常使用最多的图表形式之一，通常我们都是使用execl去生成，但是不美观，且不具备扩展性。今天我将介绍如何使用Chartjs，快速都创建一个柱形图。下面请先看视频教程：

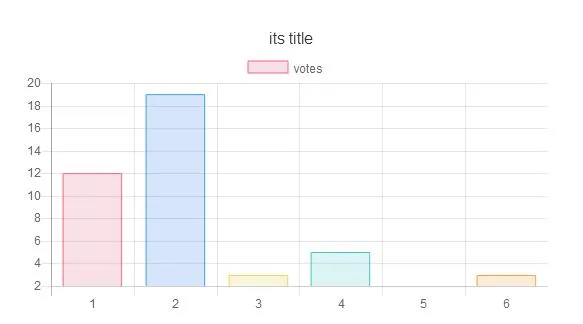

视频中的柱形图样例为：
其代码部分为：
{
"type":"bar",
"data":{
"labels":[
"1",
"2",
"3",
"4",
"5",
"6"
],
"datasets":[
{
"label":"votes",
"data":[
12,
19,
3,
5,
2,
3
],
"backgroundColor":[
"rgba(225,99,132,0.2)",
"rgba(54,126,235,0.2)",
"rgba(225,206,86,0.2)",
"rgba(75,192,192,0.2)",
"rgba(153,102,225,0.2)",
"rgba(225,159,64,0.2)"
],
"borderColor":[
"rgba(255,99,132,1)",
"rgba(54, 162, 235, 1)",
"rgba(255, 206, 86, 1)",
"rgba(75, 192, 192, 1)",
"rgba(153, 102, 255, 1)",
"rgba(255, 159, 64, 1)"
],
"borderWidth":1
}
]
},
"options":{}
}
1.使用的开发工具
很明显透过上述代码可以看出，没有进行js定义，没有html，也就是这仅仅是对数据，样式进行简单处理的代码。chartjs可以说是一个图表引擎，任何工具网站都可以搭载它，如果我们在已经搭载它的工具上面创建图表，就可以不需要考虑调用js等问题，直接通过书写chartjs的相关代码就可以实现生成图表。本次演示的工具是Markdown plus，当然也有网页版本，其网址为：http://mdp.tylingsoft.com/
2.语法格式
因为我们是借助于一款markdown编辑器的扩展功能实现chartjs图表创建，所以我们的代码输入仍然需要遵循markdown的格式，如下：
····chart
此处为chartjs代码块
····
英文状态下的顿号
柱形图主要需要设置的是，标签名，标签数据，背景颜色，边框颜色，边框宽度这五个部分。下面我将分别说明：
设置标签名，也就是每个柱形图的名称，名称用“”括起来，之间用,隔开。
"labels":[
"1",
"2",
"3",
"4",
"5",
"6"
],
每个标签的数据，这里的label指的是图例
"label":"votes",
"data":[
12,
19,
3,
5,
2,
3
],
背景颜色、边框颜色
"backgroundColor":[
"rgba(225,99,132,0.2)",
"rgba(54,126,235,0.2)",
"rgba(225,206,86,0.2)",
"rgba(75,192,192,0.2)",
"rgba(153,102,225,0.2)",
"rgba(225,159,64,0.2)"
],
"borderColor":[
"rgba(255,99,132,1)",
"rgba(54, 162, 235, 1)",
"rgba(255, 206, 86, 1)",
"rgba(75, 192, 192, 1)",
"rgba(153, 102, 255, 1)",
"rgba(255, 159, 64, 1)"
],
这里使用的rgba，是rgb的扩展，最后面一个参数是颜色的透明程度。
边框粗细
"borderWidth": 1
下面我用最简单的2个标签柱形图作为例子：
代码如下：
{
"type":"bar",
"data":{
"labels":[
"1",
"2",
"3"
],
"datasets":[
{
"label":"votes",
"data":[
12,
19,
3
],
"backgroundColor":[
"rgba(225,99,132,0.2)",
"rgba(54,126,235,0.2)",
"rgba(225,206,86,0.2)"
],
"borderColor":[
"rgba(255,99,132,1)",
"rgba(54, 162, 235, 1)",
"rgba(255, 206, 86, 1)"
],
"borderWidth":1
}
]
},
"options":{}
}
标签数量，数据数量，以及背景颜色，边框颜色的数量是一致的。具有对应关系，所以在输入的时候，要注意对应，另外在每组数据的最后一个数据后面，不需要添加逗号。
谢谢阅读本次教程，谢谢。
